Syntesis Line EI30
Bezobložkové stavební pouzdro pro posuvné protipožární dveře.
Požární odolnost přes 30 minut.
Produkt certifikovaný pro odolnost vůči plamenům a kouři, který se nevzdává minimálního stylu řady ECLISSE Syntesis Collection.
Technické vlastnosti
ROZMĚRY
JEDNOKŘÍDLÉ
- čistá šířka průchodu L od 600 až 1200 mm
- čistá výška průchodu H od 1970 až 2700 mm
DOKONČENÉ TLOUŠŤKY STĚNY
verze ZDIVO
125 mm
verze SDK
125 mm
PROČ SI VYBRAT BEZOBLOŽKOVÉ POUZDRO PRO POSUVNÉ DVEŘE S POŽÁRNÍ ODOLNOSTÍ?
Každý prvek protipožárního systému ECLISSE Syntesis EI30 byl navržen tak, aby zpomalil šíření ohně a umožnil aktivaci bezpečnostních prvků.

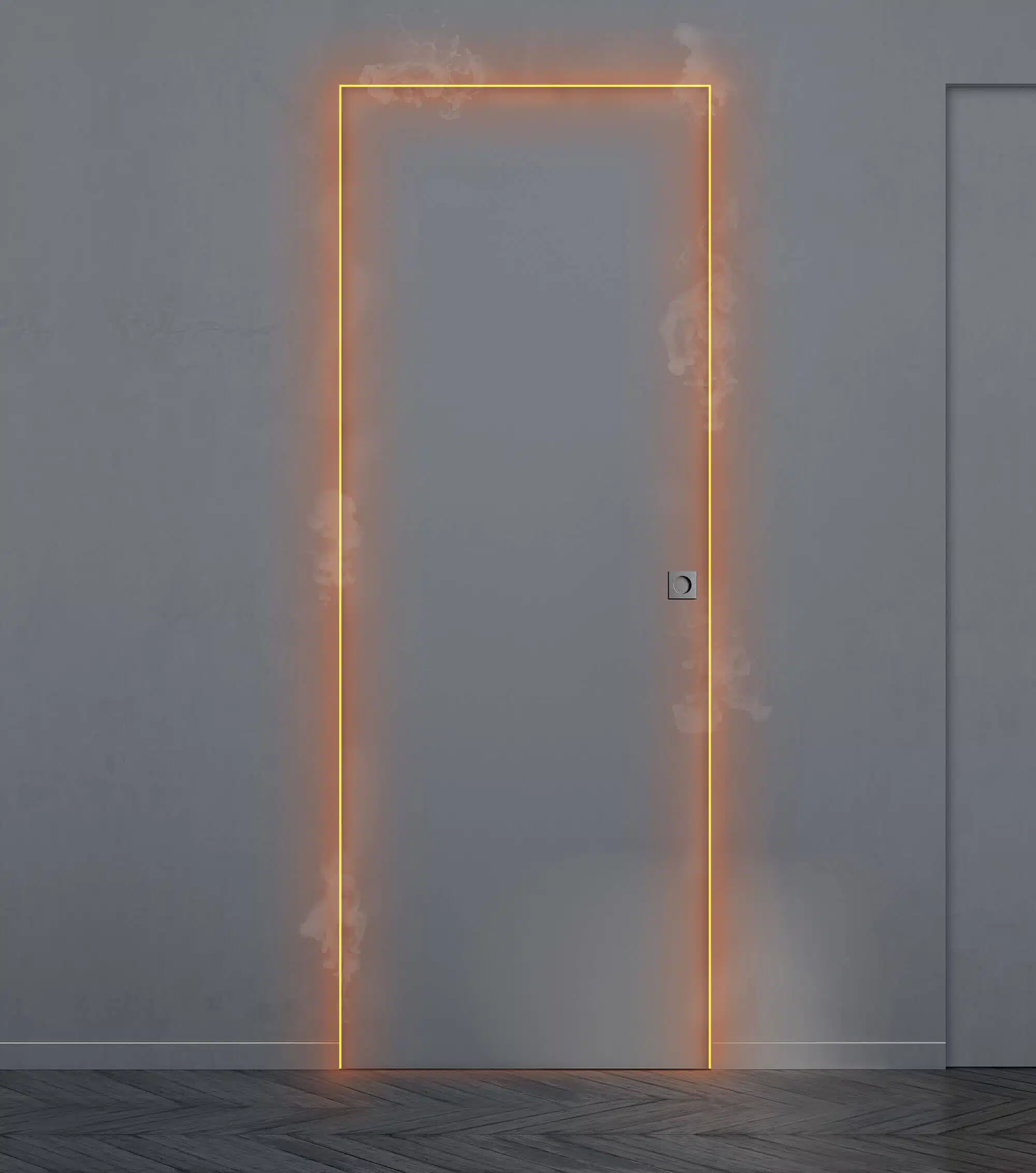

Těsnění umístěná kolem obvodu otvoru průchodu reaguje na teplotní vliv a blokuje únik kouře do sousední místnosti. Současně rostrum zabraňuje deformaci listu a působí proti ní s rostoucí teplotou.
Řešení pro bezobložkové posuvné protipožární dveře zahrnuje:
- speciální pouzdro, jehož celkové rozměry na výšku a šířku větší o 12 mm, ve srovnání se základním modelem ECLISSE Syntesis Line;
- dveře s intumescentním těsněním, které při vysoké teplotě výrazně zvětší svůj objem (napění se) a uzavře mezery kolem dveří nebo jiných stavebních prvků. Díky tomu brání šíření ohně, horkých plynů a kouře.
- protipožární výplň;
- samozavírání a ECLISSE BIAS, příslušenství, které umožňuje mechanické zavírání dveří;
- odnímatelná kolejnice ECLISSE s již nainstalovaným příslušenstvím a gravírovanou homologací EI30.
Výrobek je v souladu s ustanovením §5, odst. 2, nařízení vlády č. 163/2002 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky.
Třída požární ochrany EI30.

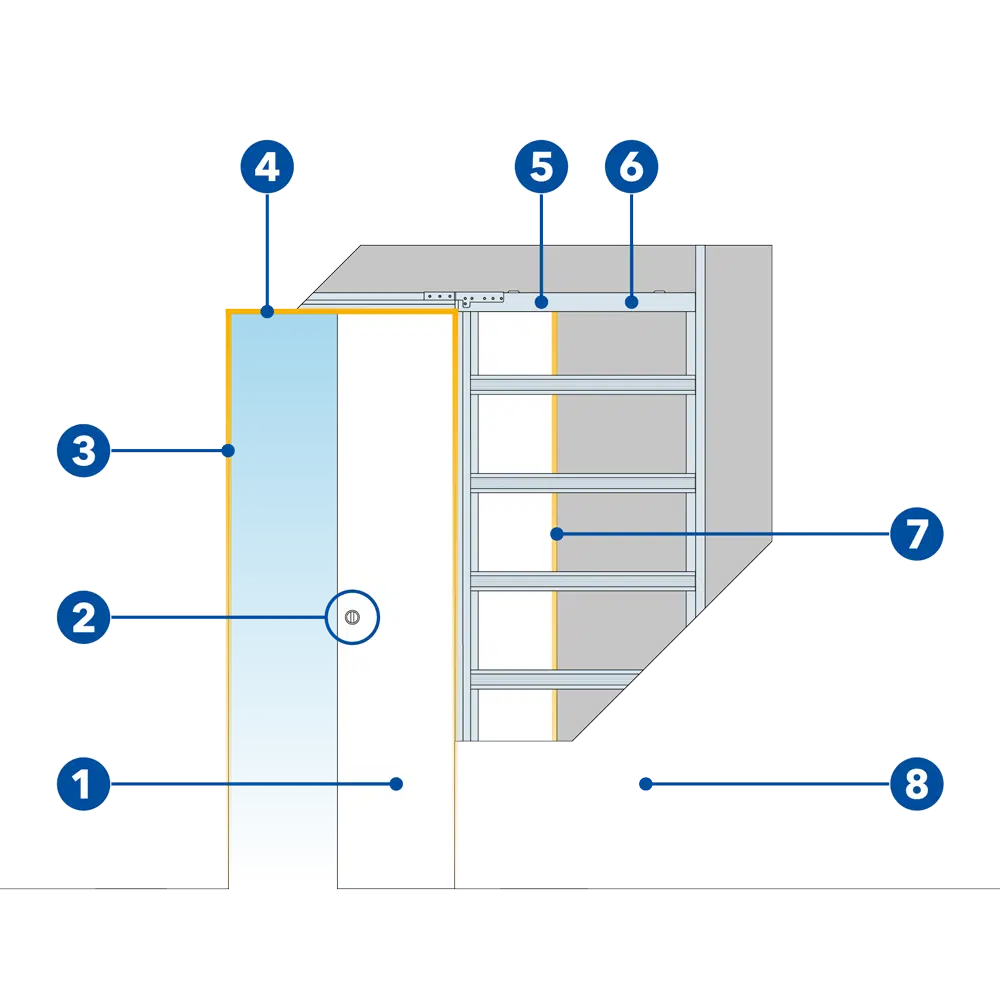

KOMPONENTY
-
Dveře
Dveře odolné proti ohni o tloušťce 40 mm skládající se z obvodu z dvojitého masivního dřeva a izolačního materiálu, potažené MDF deskou o tloušťce 4 mm. Dodává se ve verzi připravené k natření s podkladem primer nebo matně lakované v barvách RAL, již připravené pro instalaci kování. -
Zámek
AGB Scivola Tre s homologací, dodávaný standardně v sadě zámků s kováním Cassiopea. -
Těsnění na obvodovém rámu
Těsnění s tepelným roztažením, vyráběné ve společné konstrukci aplikované během instalace po zbytku obvodu. -
Aktivátor
Naskočí v případě potřeby, blokuje otevírání dveří a přispívá k udržení uzavřeného průchodu. -
Kolejnice
Dodává se standardně s dovíračem ECLISSE BIAS. -
Samozavírání
Dodává se standardně, je aplikováno na zadní části dveří. -
Těsnění dveří
Intumescentní těsnění po obvodu průchodu. -
Zvuková izolace
Rw 21 (0; -1) dB podle norem UNI EN ISO 10140-1, UNI EN ISO 10140-2 a UNI EN ISO 717-1.
POZNÁMKA: Z bezpečnostních a technických důvodů, doporučujeme nechat dveřní křídlo o 80 mm vyčnívat z pouzdra.
- V případě potřeby širšího čistého průchodu lze kdykoli přizpůsobit koncový doraz.
- Pokud se má dveřní křídlo kompletně otevřít, musí být spodní drážka dveří vyfrézovaná přes celou šířku.
- Vyfrézovaná spodní drážka dveřního křídla musí mít rozměr 7×15 mm.
