Novanta
Kombinované stavební pouzdro pro částečně posuvné a částečně otočné dveře
ECLISSE Novanta je jedinečné stavební pouzdro navržené pro kombinované dveře, které se částečně posouvají do stěny a zároveň se částečně otáčejí jako klasické otočné dveře. Jde o chytré a prostorově úsporné řešení do interiérů, kde není dostatek místa ani pro plně otočné dveře, ani pro standardní zasouvací systém.
Tento hybridní princip otevírání přináší novou možnost, jak efektivně využít prostor v úzkých chodbách, malých koupelnách nebo technických místnostech. Novanta je odpovědí na konkrétní potřeby projektantů a architektů při návrhu dveřních otvorů v omezených dispozicích, kde jsou běžné systémy nepoužitelné.
Konstrukční vychytávky

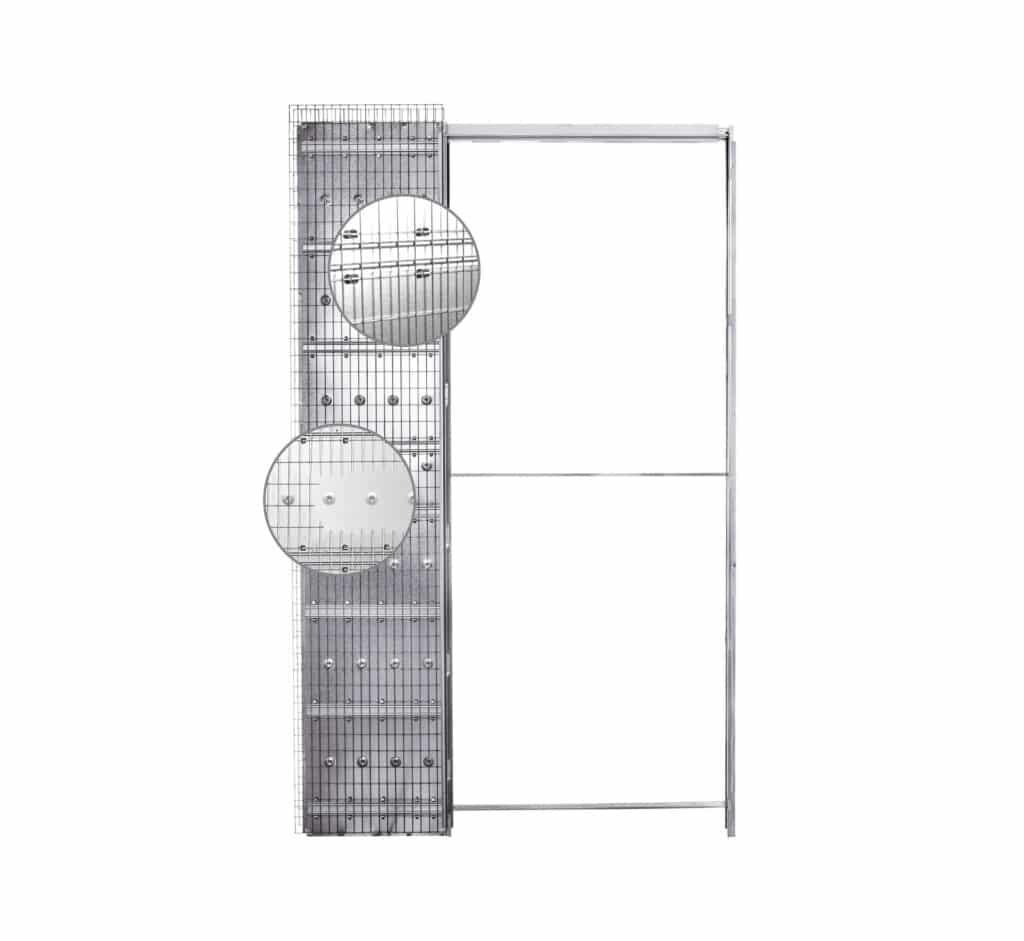

ECLISSE Novanta verze ZDIVO
+
Vodorovné výztužné profily
+
Profilovaný plech
Vodorovné výztužné profily
Konstrukci pouzdra tvoří 16 vodorovných výztužných profilů, navazujících na profilovaný plech, ke kterým je bez svařování připevněna omítkářská síť. Díky tomu mají pouzdra potřebnou pevnost a rezistenci.
Profilovaný plech
Pro dosažení optimální tuhosti používá ECLISSE u všech pouzder speciální bodově profilovaný plech o síle přibližně 0,7 mm . Tato technologie zajišťuje konstrukční pevnost při zachování nízké hmotnosti. Výsledkem je odolný a spolehlivý rám, který bez problémů zvládne zatížení během stavby i provozu.
ECLISSE Novanta verze SDK
+
Vrchní kovová traverza
+
Nosné vozíčky s kuličkovými ložisky
Vrchní kovová traverza
Vrchní traverza je klíčovým prvkem pro zvýšení tuhosti pouzdra, zejména v místech, kde může docházet k zatížení horní části konstrukce. Její přítomnost zajišťuje stabilitu při montáži a udržuje tvarovou přesnost celého systému. Standardně je součástí verze pro SDK, kde je vyšší náchylnost k průhybům nebo posunům.
Nosné vozíčky s kuličkovými ložisky
Každé stavební pouzdro ECLISSE je standardně vybaveno pojezdovými vozíčky s kuličkovými ložisky a nosností až 100 kg . Ložiska jsou bezúdržbová, tichá a zajišťují plynulý pohyb dveřního křídla bez zadrhávání. Pro těžší nebo atypické dveře jsou k dispozici zesílené varianty s nosností až 150 kg, které garantují stejně komfortní chod i při vyšším zatížení.
Technické vlastnosti
ROZMĚRY
Pouzdro Novanta do ZDIVA:
- čistá šířka průchodu L od 600 až 1200 mm
- čistá výška průchodu H od 1000 až 2600 mm
Pouzdro Novanta do SDK:
- čistá šířka průchodu L od 600 až 1200 mm
- čistá výška průchodu H od 1000 až 2600 mm
DOKONČENÉ TLOUŠŤKY STĚNY
verze ZDIVO
108 mm
125 mm
150 mm
verze SDK
100 mm
125 mm
150 mm
UKÁZKA APLIKACE
Aplikace na zděnou stěnu
Aplikace na sádrokartonovou stěnu

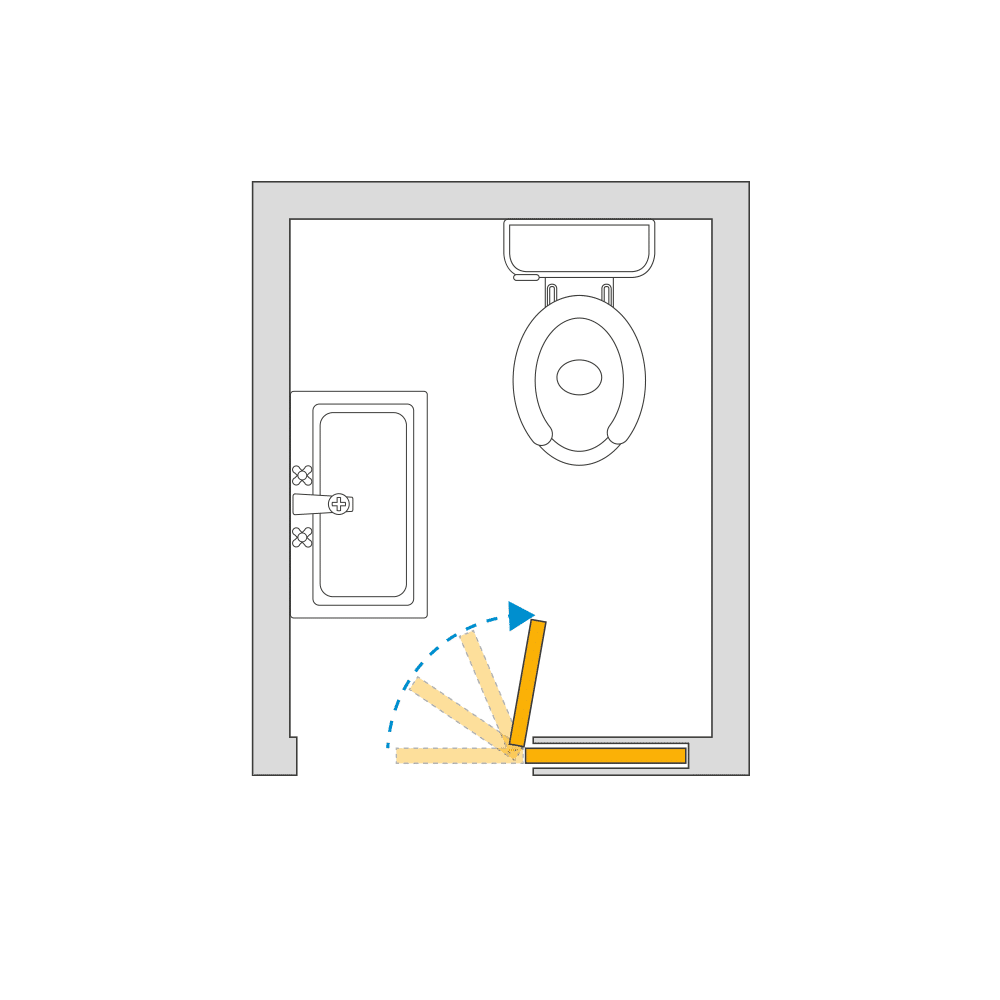

Kde běžné systémy selhávají, ECLISSE Novanta funguje
Tradiční otočné dveře často brání plnému využití prostoru. Například za dveřmi nelze umístit nábytek nebo spotřebiče. U klasického stavebního pouzdra je zas naopak potřeba dostatečná délka stěny, aby dveře mohly zcela zajet do konstrukce.
ECLISSE Novanta přináší kompromisní řešení, které spojuje výhody obou systémů. Dveřní křídlo se částečně otočí kolem osy a zbývající část se zasune do pouzdra. Tím se výrazně zmenší potřebný manipulační prostor a současně se zachová pohodlný průchod.
Ideální například pro rekonstrukce panelových bytů, malé WC místnosti, komory, technické prostory nebo propojení úzkých chodeb a místností, kde je každý centimetr důležitý.
